一、 概述

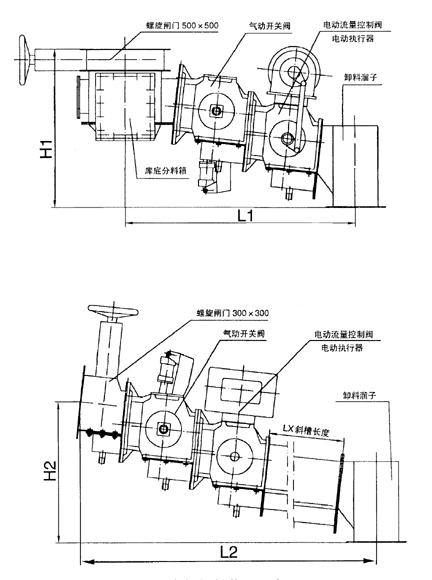

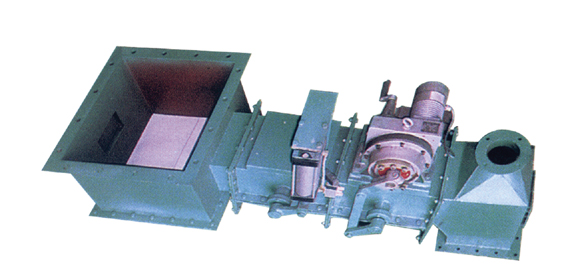

庫底卸料裝置由庫底螺旋閘門、庫底分料箱、電動（氣動）開關閥、氣動流量控制閥、電動流量控制閥、大流量粉體比例調節閥及卸料溜子組成，用于水泥生料粉或水泥的庫底卸料。庫底卸料裝置能自動調節卸料流量且均勻，其結構合理，操作維護簡單方便，最多可設三個卸料口，用戶也可選用庫側卸料裝置。
庫底卸料裝置的密封結構可分為軟性密封和剛性密封兩種形式。軟性密封結構系在閥芯與閥體之間采用羊毛氈壓緊的方式進行密封。剛性密封結構系在卸料的進口端加連接頭。連接頭與閥芯之間安裝鋼制弧形密封件，與閥芯帖合實現剛性密封，其密封間隙可以調整，更適用于動作頻次較高和溫度較高的場合，其密封效果好，使用壽命長。
二、 技術參數表
|
規格 名稱 |
B250 |
B315 |
B400 |
|
|
軟 性 密 封 |
流量m3/h |
130 |
160 |
220 |
|
使用溫度℃ |
＜100 |
＜100 |
＜100 |
|
|
最大流通面積m2 |
0.0148 |
0.025 |
0.0425 |
|
|
最小中心距mm |
1180 |
1230 |
1410 |
|
|
最小高度H（a=6°）mm |
830 |
830 |
1025 |
|
|
剛性 密 封 |
流量m3/h |
120 |
160 |
220 |
|
使用溫度℃ |
＜150 |
＜150 |
＜150 |
|
|
最大流通面積m2 |
0.0148 |
0.025 |
0.0425 |
|
|
最小中心距mm |
1350 |
1410 |
1410 |
|
|
最小高度H（a=6°）mm |
830 |
830 |
1025 |
|
|
開關閥 |
氣缸 |
QGBII100×200－MP2 |
QGBII100×200－MP2 |
|
|
電磁閥 |
KD25－8, 220V |
|||
|
電動推桿 |
DT100－20 |
DT300－200 |
||
|
流量閥 |
電動執行器 |
DKJ－310/AS－25 |
DKJ－410/BS－60 |
|
