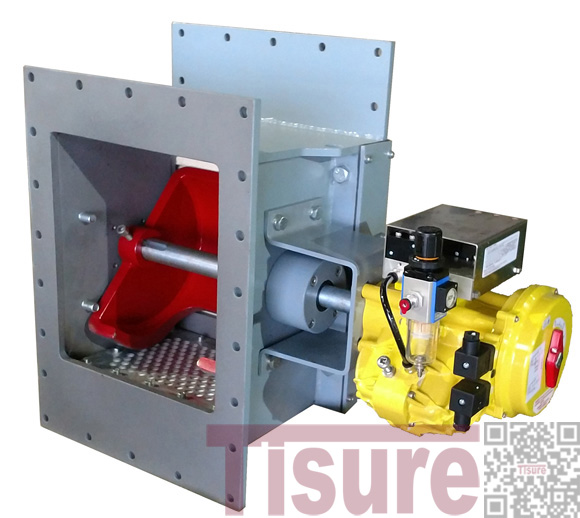

一、 概述
氣動流量控制閥、電動流量控制閥、大流量粉體比例調節閥與開關閥完全相同,只是驅動裝置不同,氣動流量控制閥、電動流量控制閥、大流量粉體比例調節閥的驅動裝置是調節型的氣動、電動執行器。氣動流量控制閥、電動流量控制閥、大流量粉體比例調節閥常與氣動開關閥、氣動切斷閥、大流量粉體關斷閥串聯使用。
二、 技術參數表
規格 項目部分 |
單位 |
B200/B250 |
B300 |
B400 |
B500 | B630 | |
閥體 |
流量調節范圍 |
m3/h |
0-120 |
0-220 |
|
550 | 710 |
流速 |
m/s |
3 |
3 |
|
3 | 3 | |
轉角θ |
度 |
71 |
71 |
|
71 | 71 | |
外徑 |
mm |
260 |
280 |
|
280 | 280 | |
長度 |
mm |
330 |
405 |
|
605 | 735 | |
流通面積 |
r |
0.0148 |
0.025 |
|
0.052 | 0.068 | |
執行器
|
型號 |
|
AS-25或用戶自定
|
AS-25或用戶自定 |
AS-25或用戶自定 |
BS-60或用戶自定
|
BS-60或用戶自定
|
力矩 |
N.m |
250 |
250 |
250 |
600 | 600 | |
輸入、輸出信號 |
mA |
4-20
|
4-20
|
4-20
|
4-20
|
4-20
|
|
電源 |
v |
~220 |
~220 |
~220 |
~220
|
~220
|
|
轉角 |
度 |
90 |
90 |
90 |
90
|
90
|
|
透 氣 層 |
材料 |
|
PETS-6 |
PETS-6 |
PETS-6 |
PETS-6
|
PETS-6
|
透氣面積 |
m2 |
0.05 |
0.07 |
0.09 |
0.12
|
0.15
|
|
耗氣量 |
m3/min |
0.23
|
0.28
|
0.35
|
0.45
|
0.58
|

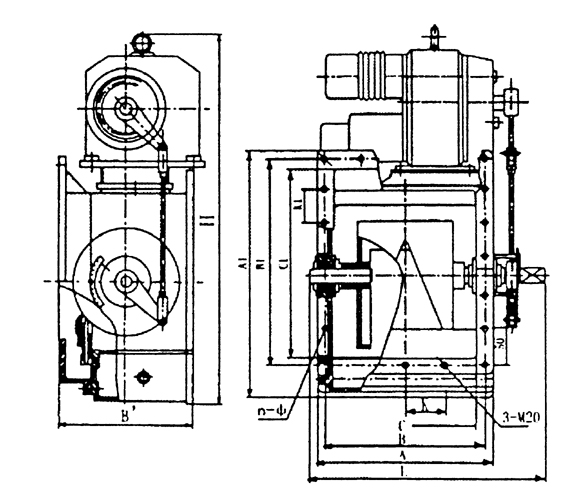

注:1、安裝斜度6度時的數據;2、外形安裝尺寸見氣動開關閥、氣動切斷閥、大流量粉體關斷閥表二。
