充氣箱是水泥工業氣動均化裝置,用于庫內喂送或攪拌粉狀物料的設備。適用于各種規格形式的生料庫,儲存庫,混合式均化庫,其形狀分為矩形、直角梯形、等腰梯形及特殊形式充氣箱四大類。充氣箱并具有結構簡單、性能可靠、無噪音、易維修、攪拌均勻等優點,被廣泛用于水泥行業,是水泥、生料儲存攪拌生產工藝不可缺少的設備。
技術性能
1、 拌物料—干燥粉狀物料,允許表面水分小于1%;
2、 透氣性能—小于
3、 風壓—小于
4、 透氣層阻力—小于1200Pa;
5、 透氣材料—合成纖維混編滌綸透氣層。
排列、形狀及安裝:

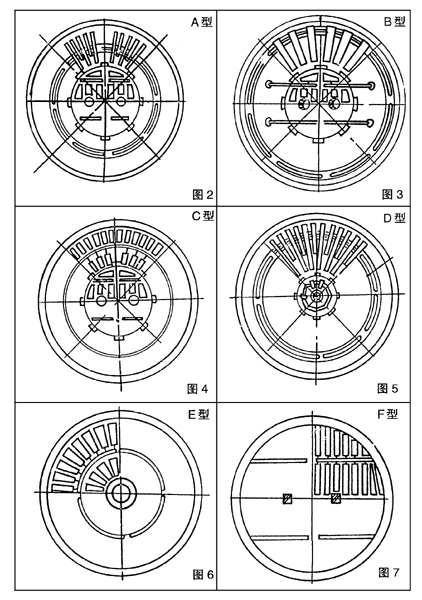

充氣箱在庫內排列時,原則上要求實際排列面積占總面積的比例越大越好,攪拌庫和混合式均化庫中心區(攪拌區),對這點要求更為重要,現提供A、B、C、D、E、F六種基本排列形式供選用。
A型和B型排列(見圖1、圖2)適用于Φ
C型排列(見圖3)適用于Φ
D型充氣箱排列(見圖4)適用于各種規格的水泥或生料儲存庫,環形區充氣箱向中心區傾斜安裝,中心區充氣箱水平安裝,但中心區較小。
E型排列(見圖5)適用于各種規格的水泥或生料儲存庫和攪拌庫,環形區充氣箱向中心區傾斜安裝,中心區充氣箱水平安裝。
F型排列(見圖6)適用于各種規格的水泥或生料攪拌庫,所有充氣箱水平安裝。
六種基本排列各有其優缺點及適用范圍,設計和使用部門可按實際情況進行選用,充氣箱的分區數量可按實際情況進行,但必須符合四區、六區、八區、十二區的規定。
訂貨須知:
訂貨需注明均化庫規格、充氣箱外形尺寸,或提供庫底布置草圖,為用戶特殊設計制造。
